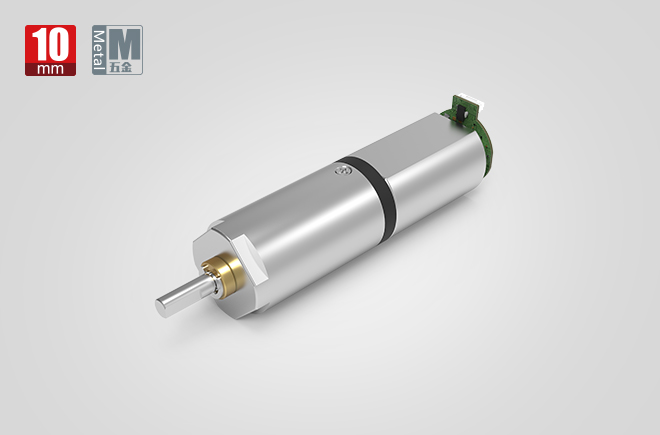

10MM金屬減速齒輪箱
10MM金屬減速齒輪箱
10MM金屬減速齒輪箱

10MM金屬減速齒輪箱

外徑：10mm

材質：五金

旋轉方向：cw&ccw

齒輪箱回程差：≤3°

軸承：含油軸承;滾動軸承

軸向竄動：≤0.3mm(含油軸承);≤0.2mm(滾動軸承)

輸出軸徑向負載：≤2N(含油軸承);≤7N(滾動軸承)

工作溫度：-20……+85℃

產品參數
齒輪箱參數
齒輪級數 1 2 3 4
減速比 4/6 13/19/28 46/69/102/151 168/249/368/546/809
最大容許扭力(gf.cm) 1500 1500 1500 1800
瞬間容許力矩(gf.cm) 4500 4500 4500 4500
齒輪箱效率 87 74 63 56
長度 9.7 12.8 15.9 19
馬達規格參數
馬達(可選擇) 直流有刷電機、直流無刷電機、步進電機
電壓(可選擇) 3-24V
輸入速度 ≤30000rpm
電流 150mA max
10MM金屬減速齒輪箱
齒輪級數：1
  • 驅動比
  • 4/6
  • 最大容許扭力(gf.cm)
  • 1500
﹀
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 齒輪箱效率
  • 87
  • 長度
  • 9.7
齒輪級數：2
  • 驅動比
  • 13/19/28
  • 最大容許扭力(gf.cm)
  • 1500
﹀
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 齒輪箱效率
  • 74
  • 長度
  • 12.8
齒輪級數：3
  • 驅動比
  • 46/69/102/151
  • 最大容許扭力(gf.cm)
  • 1500
﹀
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 齒輪箱效率
  • 63
  • 長度
  • 15.9
齒輪級數：4
  • 驅動比
  • 168/249/368/546/809
  • 最大容許扭力(gf.cm)
  • 1800
﹀
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 齒輪箱效率
  • 56
  • 長度
  • 19
馬達規格參數
馬達(可選擇)

直流有刷電機
直流無刷電機
步進電機
電壓(可選擇) 3-24V
輸入速度 ≤30000rpm
電流 150mA max
10MM金屬減速齒輪箱
技術插圖
10MM金屬減速齒輪箱
推薦產品
型號
ZWBMD010010-4
ZWBMD010010-6
ZWBMD010010-13
ZWBMD010010-19
ZWBMD010010-28
ZWBMD010010-46
ZWBMD010010-69
ZWBMD010010-102
ZWBMD010010-151
ZWBMD010010-168
ZWBMD010010-249
ZWBMD010010-368
ZWBMD010010-546
ZWBMD010010-809
額定轉速
1875
1250
577
395
268
163
109
74
50
45
30
20
14
9
最高轉速
7500
5000
2308
1579
1071
652
435
294
199
179
120
82
55
37
額定容許力矩(gf.cm)
1500
1500
1500
1500
1500
1500
1500
1500
1500
1800
1800
1800
1800
1800
瞬間容許力矩(gf.cm)
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
減速比
4
6
13
19
28
46
69
102
151
168
249
368
546
809
減速箱長L1(mm)
9.7
12.8
15.9
19
總長L(mm)
24.7
27.8
30.9
34
ZWBMD010010-4
  • 額定轉速:
  • 1875
  • 最高轉速:
  • 7500
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 4
  • 減速箱長L1(mm):
  • 9.7
  • 總長L(mm):
  • 24.7
ZWBMD010010-6
  • 額定轉速:
  • 1250
  • 最高轉速:
  • 5000
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 6
  • 減速箱長L1(mm):
  • 9.7
  • 總長L(mm):
  • 24.7
ZWBMD010010-13
  • 額定轉速:
  • 577
  • 最高轉速:
  • 2308
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 13
  • 減速箱長L1(mm):
  • 12.8
  • 總長L(mm):
  • 27.8
ZWBMD010010-19
  • 額定轉速:
  • 395
  • 最高轉速:
  • 1579
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 19
  • 減速箱長L1(mm):
  • 12.8
  • 總長L(mm):
  • 27.8
ZWBMD010010-28
  • 額定轉速:
  • 268
  • 最高轉速:
  • 1071
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 28
  • 減速箱長L1(mm):
  • 12.8
  • 總長L(mm):
  • 27.8
ZWBMD010010-46
  • 額定轉速:
  • 163
  • 最高轉速:
  • 652
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 46
  • 減速箱長L1(mm):
  • 15.9
  • 總長L(mm):
  • 30.9
ZWBMD010010-69
  • 額定轉速:
  • 109
  • 最高轉速:
  • 435
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 69
  • 減速箱長L1(mm):
  • 15.9
  • 總長L(mm):
  • 30.9
ZWBMD010010-102
  • 額定轉速:
  • 74
  • 最高轉速:
  • 294
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 102
  • 減速箱長L1(mm):
  • 15.9
  • 總長L(mm):
  • 30.9
ZWBMD010010-151
  • 額定轉速:
  • 50
  • 最高轉速:
  • 199
﹀
  • 額定容許力矩(gf.cm):
  • 1500
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 151
  • 減速箱長L1(mm):
  • 15.9
  • 總長L(mm):
  • 30.9
ZWBMD010010-168
  • 額定轉速:
  • 45
  • 最高轉速:
  • 179
﹀
  • 額定容許力矩(gf.cm):
  • 1800
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 168
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34
ZWBMD010010-249
  • 額定轉速:
  • 30
  • 最高轉速:
  • 120
﹀
  • 額定容許力矩(gf.cm):
  • 1800
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 249
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34
ZWBMD010010-368
  • 額定轉速:
  • 20
  • 最高轉速:
  • 82
﹀
  • 額定容許力矩(gf.cm):
  • 1800
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 368
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34
ZWBMD010010-546
  • 額定轉速:
  • 14
  • 最高轉速:
  • 55
﹀
  • 額定容許力矩(gf.cm):
  • 1800
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 546
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34
ZWBMD010010-809
  • 額定轉速:
  • 9
  • 最高轉速:
  • 37
﹀
  • 額定容許力矩(gf.cm):
  • 1800
  • 瞬間容許力矩(gf.cm):
  • 4500
  • 減速比:
  • 809
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34

*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
