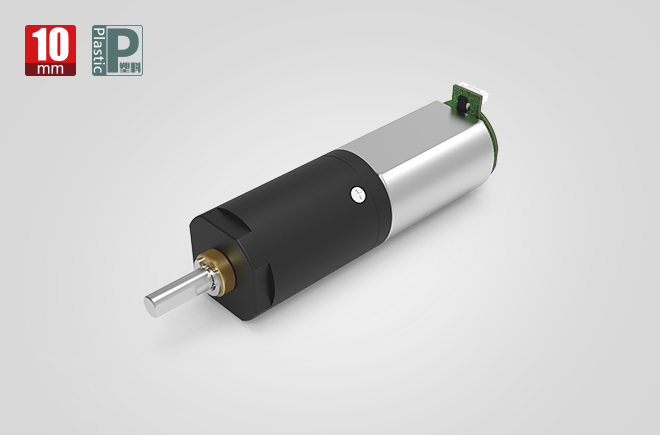

10MM減速齒輪箱
10MM減速齒輪箱
10MM減速齒輪箱

10MM減速齒輪箱

外徑：10mm

材質：塑料

旋轉方向：cw&ccw

齒輪箱回程差：≤3°

軸承：含油軸承;滾動軸承

軸向竄動：≤0.3mm(含油軸承);≤0.2mm(滾動軸承)

輸出軸徑向負載：≤1N(含油軸承);≤7N(滾動軸承)

工作溫度：-20……+85℃

產品參數
齒輪箱參數
齒輪級數 1 2 3 4
減速比 4/6 13/19/28 46/69/102/151 168/249/368/546/809
最大容許扭力(gf.cm) 600 600 600 850
瞬間容許力矩(gf.cm) 1200 1200 1200 1700
齒輪箱效率 85 73 65 58
長度 9.7 12.8 15.9 19
馬達規格參數
馬達(可選擇) 直流有刷電機、直流無刷電機、步進電機
電壓(可選擇) 3-24V
輸入速度 ≤30000rpm
電流 150mA max
10MM減速齒輪箱
齒輪級數：1
  • 驅動比
  • 4/6
  • 最大容許扭力(gf.cm)
  • 600
﹀
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 齒輪箱效率
  • 85
  • 長度
  • 9.7
齒輪級數：2
  • 驅動比
  • 13/19/28
  • 最大容許扭力(gf.cm)
  • 600
﹀
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 齒輪箱效率
  • 73
  • 長度
  • 12.8
齒輪級數：3
  • 驅動比
  • 46/69/102/151
  • 最大容許扭力(gf.cm)
  • 600
﹀
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 齒輪箱效率
  • 65
  • 長度
  • 15.9
齒輪級數：4
  • 驅動比
  • 168/249/368/546/809
  • 最大容許扭力(gf.cm)
  • 850
﹀
  • 瞬間容許力矩(gf.cm):
  • 1700
  • 齒輪箱效率
  • 58
  • 長度
  • 19
馬達規格參數
馬達(可選擇)

直流有刷電機
直流無刷電機
步進電機
電壓(可選擇) 3-24V
輸入速度 ≤30000rpm
電流 150mA max
10MM減速齒輪箱
技術插圖
10MM減速齒輪箱
推薦產品
型號
ZWBPD010010-4
ZWBPD010010-6
ZWBPD010010-13
ZWBPD010010-19
ZWBPD010010-28
ZWBPD010010-46
ZWBPD010010-69
ZWBPD010010-102
ZWBPD010010-151
ZWBPD010010-168
ZWBPD010010-249
ZWBPD010010-368
ZWBPD010010-546
ZWBPD010010-809
額定轉速
1875
1250
577
395
268
163
109
74
50
45
30
20
14
9
最高轉速
7500
5000
2308
1579
1071
652
435
294
199
179
120
82
55
37
額定容許力矩(gf.cm)
600
600
600
600
600
600
600
600
600
850
850
850
850
850
瞬間容許力矩(gf.cm)
1200
1200
1200
1200
1200
1200
1200
1200
1200
1700
1700
1700
1700
1700
減速比
4
6
13
19
28
46
69
102
151
168
249
368
546
809
減速箱長L1(mm)
9.7
12.8
15.9
19
總長L(mm)
24.7
27.8
30.9
34
ZWBPD010010-4
  • 額定轉速:
  • 1875
  • 最高轉速:
  • 7500
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 4
  • 減速箱長L1(mm):
  • 9.7
  • 總長L(mm):
  • 24.7
ZWBPD010010-6
  • 額定轉速:
  • 1250
  • 最高轉速:
  • 5000
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 6
  • 減速箱長L1(mm):
  • 9.7
  • 總長L(mm):
  • 24.7
ZWBPD010010-13
  • 額定轉速:
  • 577
  • 最高轉速:
  • 2308
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 13
  • 減速箱長L1(mm):
  • 12.8
  • 總長L(mm):
  • 27.8
ZWBPD010010-19
  • 額定轉速:
  • 395
  • 最高轉速:
  • 1579
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 19
  • 減速箱長L1(mm):
  • 12.8
  • 總長L(mm):
  • 27.8
ZWBPD010010-28
  • 額定轉速:
  • 268
  • 最高轉速:
  • 1071
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 28
  • 減速箱長L1(mm):
  • 12.8
  • 總長L(mm):
  • 27.8
ZWBPD010010-46
  • 額定轉速:
  • 163
  • 最高轉速:
  • 652
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 46
  • 減速箱長L1(mm):
  • 15.9
  • 總長L(mm):
  • 30.9
ZWBPD010010-69
  • 額定轉速:
  • 109
  • 最高轉速:
  • 435
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 69
  • 減速箱長L1(mm):
  • 15.9
  • 總長L(mm):
  • 30.9
ZWBPD010010-102
  • 額定轉速:
  • 74
  • 最高轉速:
  • 294
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 102
  • 減速箱長L1(mm):
  • 15.9
  • 總長L(mm):
  • 30.9
ZWBPD010010-151
  • 額定轉速:
  • 50
  • 最高轉速:
  • 199
﹀
  • 額定容許力矩(gf.cm):
  • 600
  • 瞬間容許力矩(gf.cm):
  • 1200
  • 減速比:
  • 151
  • 減速箱長L1(mm):
  • 15.9
  • 總長L(mm):
  • 30.9
ZWBPD010010-168
  • 額定轉速:
  • 45
  • 最高轉速:
  • 179
﹀
  • 額定容許力矩(gf.cm):
  • 850
  • 瞬間容許力矩(gf.cm):
  • 1700
  • 減速比:
  • 168
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34
ZWBPD010010-249
  • 額定轉速:
  • 30
  • 最高轉速:
  • 120
﹀
  • 額定容許力矩(gf.cm):
  • 850
  • 瞬間容許力矩(gf.cm):
  • 1700
  • 減速比:
  • 249
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34
ZWBPD010010-368
  • 額定轉速:
  • 20
  • 最高轉速:
  • 82
﹀
  • 額定容許力矩(gf.cm):
  • 850
  • 瞬間容許力矩(gf.cm):
  • 1700
  • 減速比:
  • 368
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34
ZWBPD010010-546
  • 額定轉速:
  • 14
  • 最高轉速:
  • 55
﹀
  • 額定容許力矩(gf.cm):
  • 850
  • 瞬間容許力矩(gf.cm):
  • 1700
  • 減速比:
  • 546
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34
ZWBPD010010-809
  • 額定轉速:
  • 9
  • 最高轉速:
  • 37
﹀
  • 額定容許力矩(gf.cm):
  • 850
  • 瞬間容許力矩(gf.cm):
  • 1700
  • 減速比:
  • 809
  • 減速箱長L1(mm):
  • 19
  • 總長L(mm):
  • 34

*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
10MM減速齒輪箱參數
10MM減速齒輪箱應用
  • 筆記本轉軸應用
    筆記本轉軸應用
  • 唱片機應用
    唱片機應用
  • 呼吸機應用
    呼吸機應用
觀看10MM減速齒輪箱應用視頻
