概述
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 |
| 減速比 | 6 | 36 | 216 | 1296 |
| 最大傳連續輸功率（W） | 0.7 | 0.7 | 0.7 | 0.7 |
| 最大瞬時傳輸功率（W） | 0.7 | 0.7 | 0.7 | 0.7 |
| 額定容許力矩（Nm） | 0.015 | 0.015 | 0.015 | 0.015 |
| 最大瞬時轉矩(Nm) | 0.04 | 0.04 | 0.04 | 0.04 |
| 空載平均空回(°) | 2° | 2° | 2° | 2° |
| 齒輪箱長度L1(mm) | 6.17 | 7.67 | 9.17 | 10.72 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | ||||
| 額定值 | 1000pps頻率轉速 | 負載數據 | 總長 L | ||||||
| 電壓 | 負載力矩 | ||||||||
| VDC | rpm | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBPD004004-6 | 3.0 | 500.0 | 2.0 | 0.20 | 11.62 | 150 | 400 | 6 | 6.17 |
| ZWBPD004004-36 | 3.0 | 83.0 | 9.4 | 0.92 | 13.12 | 150 | 400 | 36 | 7.67 |
| ZWBPD004004-216 | 3.0 | 13.0 | 40.8 | 4.00 | 14.62 | 150 | 400 | 216 | 9.17 |
| ZWBPD004004-1296 | 3.0 | 2.0 | 153.0 | 15.00 | 16.17 | 150 | 400 | 1296 | 10.72 |
*注：以上具體參數可根據客戶要求定制。

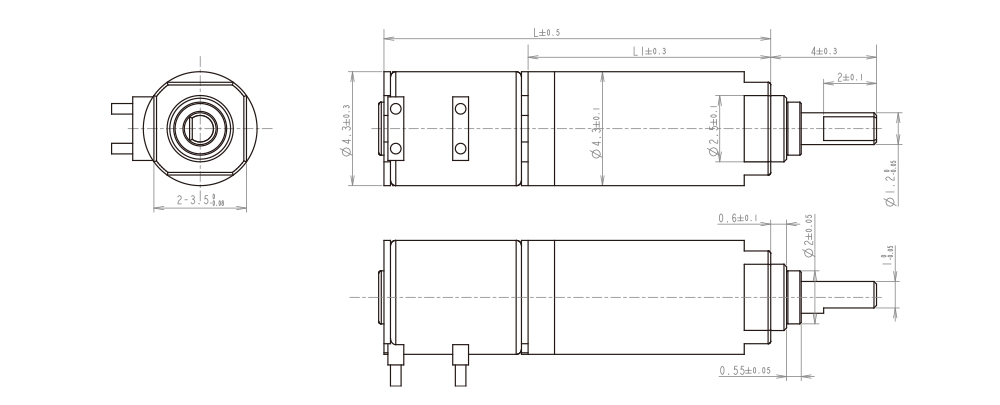

設計圖紙
查看詳情
資料下載
Φ4.3mm 行星減速箱（PD版）規格書
