概述

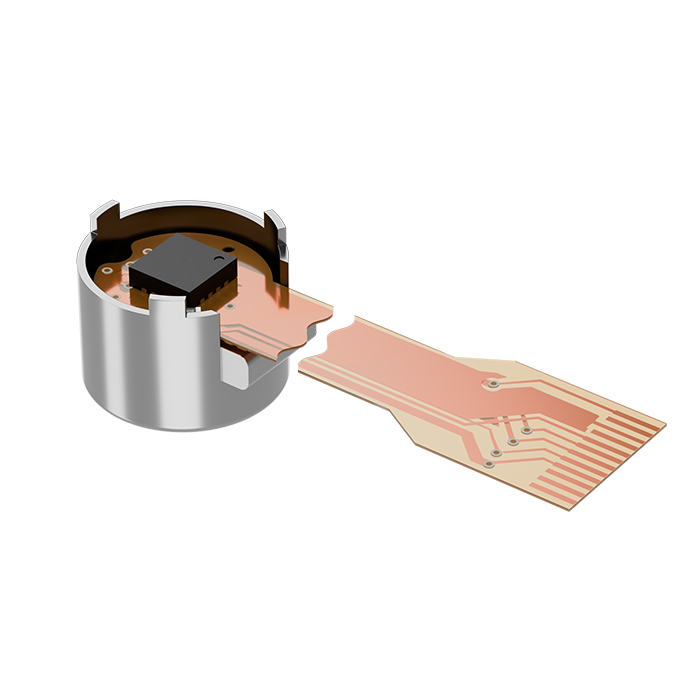

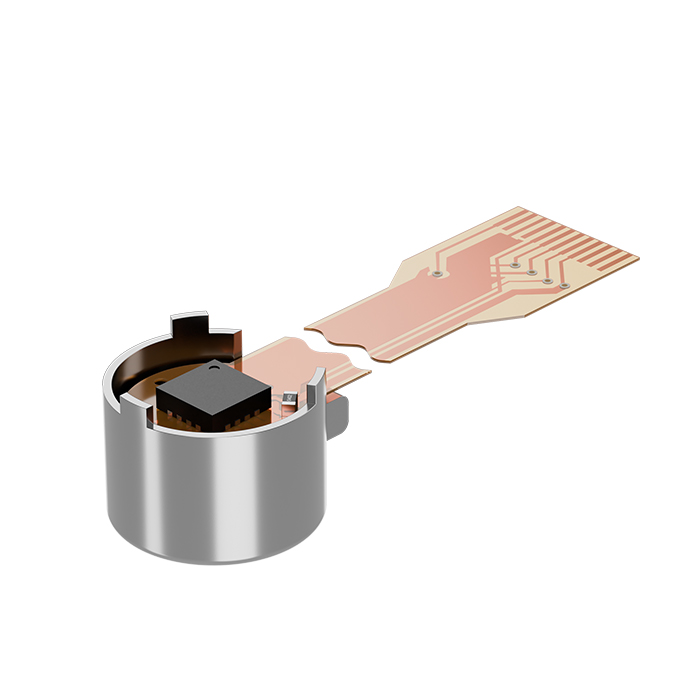

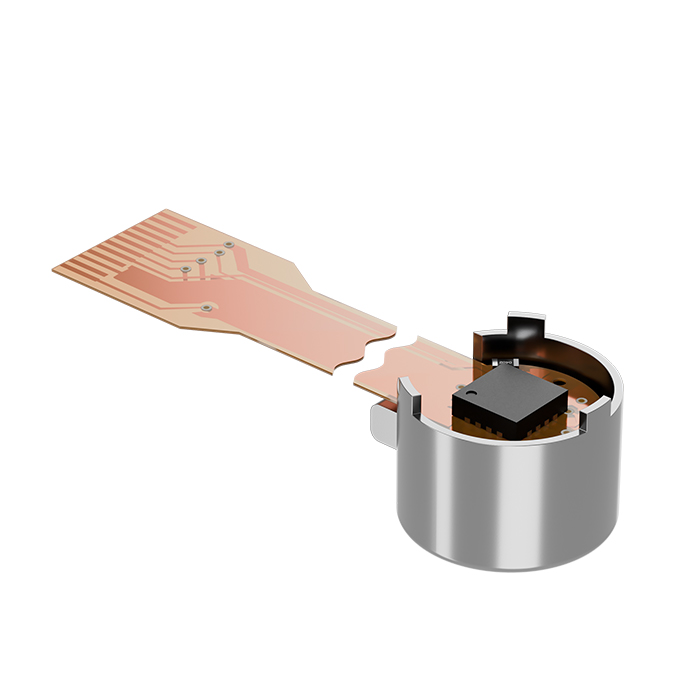

Φ8mm 編碼器
型號：CB-ST-8
每旋轉一周的脈沖數：1~1024
編碼器通道：2～3
輸出波形：方波：單端ABZ
工作電流，典型值（mA）：10
工作電壓（V）：3.3~5
最高轉速：55000
產品參數
| 技術參數 |
| 每旋轉一周的脈沖數 |
N |
1～1024 |
| 輸出信號 |
方波 |
單端ABZ |
| 電源電壓 |
UDD |
3.3~5 V |
| 工作電流，典型值 |
IDD |
10mA |
| 索引脈沖寬度 |
P0 |
180±45° |
| A、B通道相位差 |
Φ |
90±45° |
| 工作溫度范圍 |
|
﹣40~125℃ |
| 精度 |
|
±1 |
| 滯后角 |
|
0.088 °m |
技術插圖
采集卡接口定義
驅動器接口定義
![]()
熱門產品查看更多
-

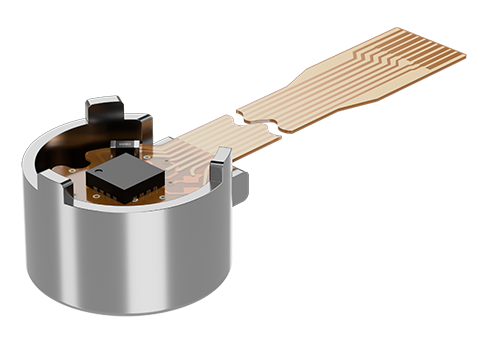

CB-ST-8
工作電壓3.3~5V
工作電流10mA
最高轉速55000rpm
查看詳情
-

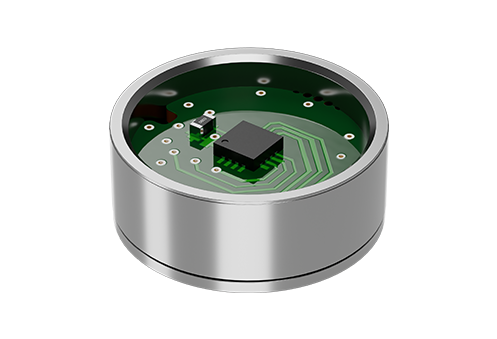

CB-ST-12
工作電壓3.3~5V
工作電流10mA
最高轉速55000rpm
查看詳情
-

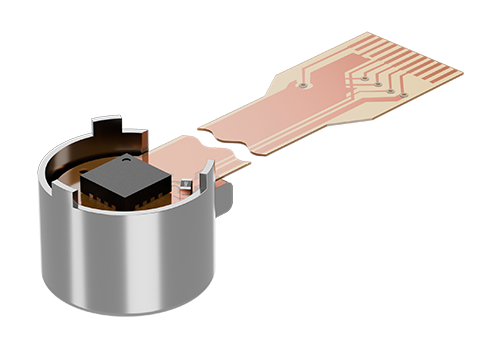

CB-ST-22
