升降式攝像頭是目前較為主流的一種設計方案，完全是為了迎合全面屏而發展出來的，因?yàn)楝F(xiàn)在很多廠商都在用著“水滴屏”，導致手機正面失去美感，尤其對強迫癥患者極為不友好，所以升降式攝像頭應運而生。中置式攝像頭馬達是一種應用在手機彈出攝像頭驅動系統，是一種小功率微型馬達，主要驅動結構由驅動馬達（電機）、齒輪箱組裝而成，驅動馬達可采用直流無刷馬達、直流有刷馬達、步進馬達、空心杯馬達、微型絲杠馬達作為驅動源；齒輪箱可采用行星齒輪箱、蝸桿齒輪箱、定制開發齒輪箱等作為減速器；中置式攝像頭馬達采用定制開發技術參數，例如功率，速比，扭矩，轉速，電壓，直徑規格，旋轉方向，行程，時間，推力，噪音，工作溫度，驅動電機類型，齒輪箱驅動結構類型等技術參數是定制而成。

中置式攝像頭馬達產品參數：

產品名稱：光學鏡頭移動伸縮電機

產品分類：電子產品齒輪箱

電 壓：3.0-7.0V

旋轉方向：cw&ccw

頻率:24000PPS

行程：6-15MM

時間：0.2-1.5S

推力：可定制

噪音：50DB（10CM距離）

工作溫度：-30……+100℃

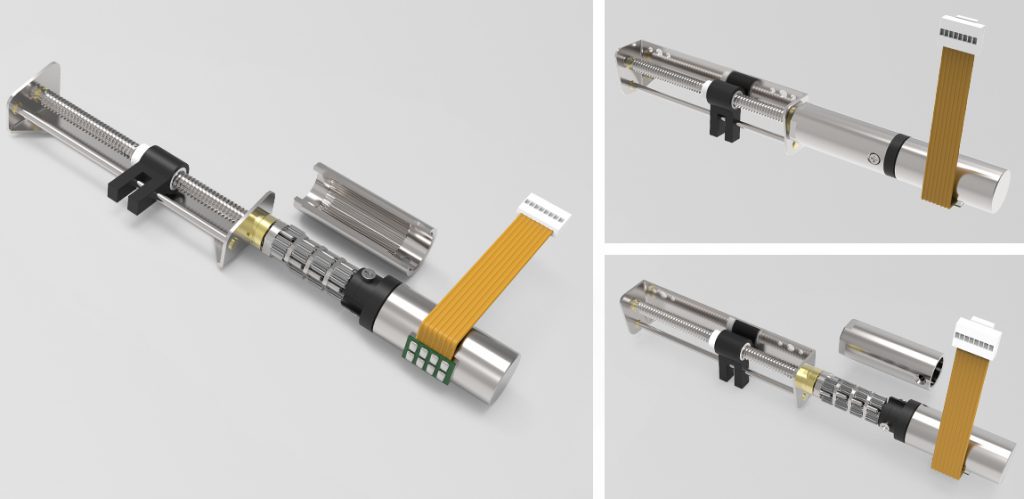

產品說明：用行星齒輪箱、步進電機 、固定支架、驅動絲桿來驅動鏡頭的伸縮，將步進電機的轉動轉換為變倍組和補償組的直線運動。通過對步進電機的程序控制來提升變倍組和補償組的位移控制，以獲得成像效果。

定制開發方案：

項目名稱：手機升降攝像頭電機解決方案

項目難題：全面屏手機升降攝像頭該如何安置；

解決方案：兆威行星齒輪箱3.4MM、4MM、6MM減速驅動方案可以應用于全面屏手機前置升降攝像頭、后置攝像頭、側邊攝像頭翻轉機端攝像頭等鏡頭馬達的減速。

特點一：將前置攝像頭隱藏在屏幕下，用3.4mm步進電機提供動力源輸出，4mm行星齒輪箱（減速器）驅動電機輸出的高速轉速降低，具備減速、提升扭矩功能。手機升降攝像頭電機驅動系統，也稱為升降手機鏡頭減速電機或升降手機鏡頭電機，屬于小功率微型精密減速機，主要驅動結構由驅動步進電機、齒輪箱（減速器）組裝而成。

特點二：取消前置攝像頭，把后者攝像頭設計成可升降。如何隱藏前置攝像頭，我們可以借鑒后置指紋識別。具體來說，我們可以通過機械裝置，將手機后置攝像頭“轉變”為前置攝像頭。在需要的時候，將后置攝像頭進行升降，也就得到了前置攝像頭。類似的處理方法不僅便捷，而且拍照質量有了提升。

特點三：全屏幕曲面屏手機出現，屏占比手機攝像頭升降電機（鏡頭馬達）成亮點。這里利用的是升降攝像頭電機驅動系統里的蝸桿行星齒輪箱技術。
