大多數數碼單反相機或鏡頭都配備了自動對焦（AF）馬達， 它是用來驅動對焦鏡片組移動，使其到程序指定位置，提升 自動對焦的一個電機。

變焦距光學鏡頭在變焦過程中，為了獲得滿意的成像質量， 要求各運動鏡組的位移準確。為提升鏡頭智能連續變焦，我 們用步進電機結合行星齒輪箱結構研發了鏡頭變焦電機齒輪 箱解決方案。該程序控制代替機械凸輪提升對變焦距光學鏡 頭進行連續變焦控制的方法。

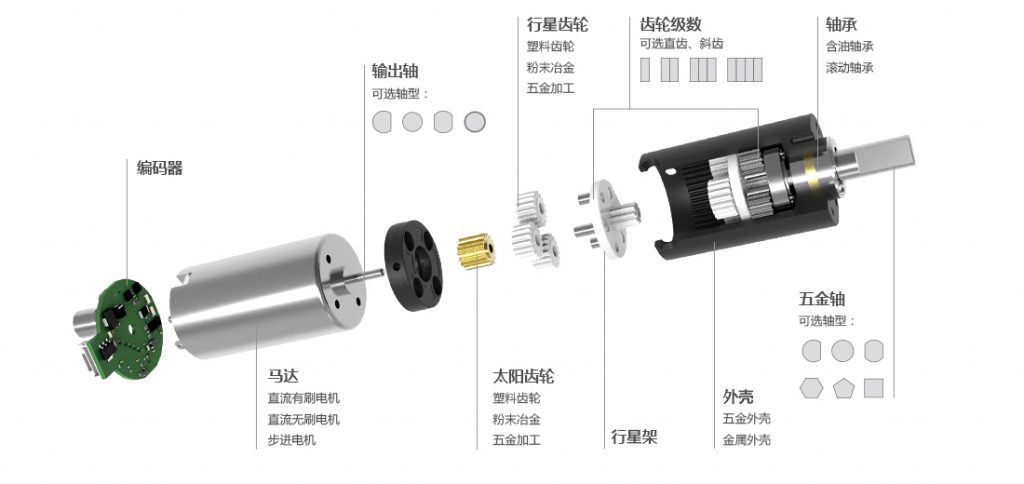

鏡頭變焦電機中行星齒輪箱結構：

更多步進電機齒輪箱選型定制！

手機電動旋轉攝像頭齒輪箱

全面屏攝像頭減速電機齒輪箱

鏡頭變焦電機齒輪箱

鏡頭變焦電機齒輪箱解決方案：

通過對鏡頭變焦系統的結構分析，我們了設計一個運動控制平臺，將各鏡組和步進電機以及行星 齒輪箱都安裝在此基座上。變倍組和補償組安裝在滑軌上，由變焦步進電機行星齒輪箱結構帶動 絲桿和螺母機構，將步進電機的轉動轉換為變倍組和補償組的直線運動。通過對步進電機的程序 控制來提升變倍組和補償組的位移控制。

為解決鏡頭對焦馬達的高速穩定移動需求，我們利用對焦馬達齒輪箱結構可提升根據鏡頭組的重 量可變換的驅動比機構調整各馬達參數，產品擁有二級、三級、四級驅動變化可根各性能(電機) 馬達的驅動需求更換減速比及調整齒輪箱的輸入轉速及力矩，從驅動方式上解決鏡頭步進電機的 位移穩定性。

傳統的連續變焦光學鏡頭的設計，主要采用凸輪機構提升變焦距光學鏡頭的連續變焦。螺絲驅動 鏡頭：鏡頭內部沒有電機，而是安裝在相機內，并通過機械連接指引鏡頭對焦。這種類型也稱為 機身馬達驅動設計，是比較早的一種自動對焦鏡片組控制技術。這些類型的鏡頭通常很快，但噪 音相對更大，且精度不佳。兆威鏡頭變焦電機齒輪箱解決方案在智能化、舒適性方面幫助變焦距 光學鏡頭產品降低產品噪音、提高產品精度。
